基本信息

  • dhcp使用udp协议，服务端端口号68，客户端端口号67

  • DHCP Snooping信任功能，保证dhcp服务器的正确性
    • 信任接口正常接收DHCP服务器响应的DHCP ACK、DHCP NAK和DHCP Offer报文。
    • 非信任接口在接收到DHCP服务器响应的DHCP ACK、DHCP NAK和DHCP Offer报文后，丢弃该报文。

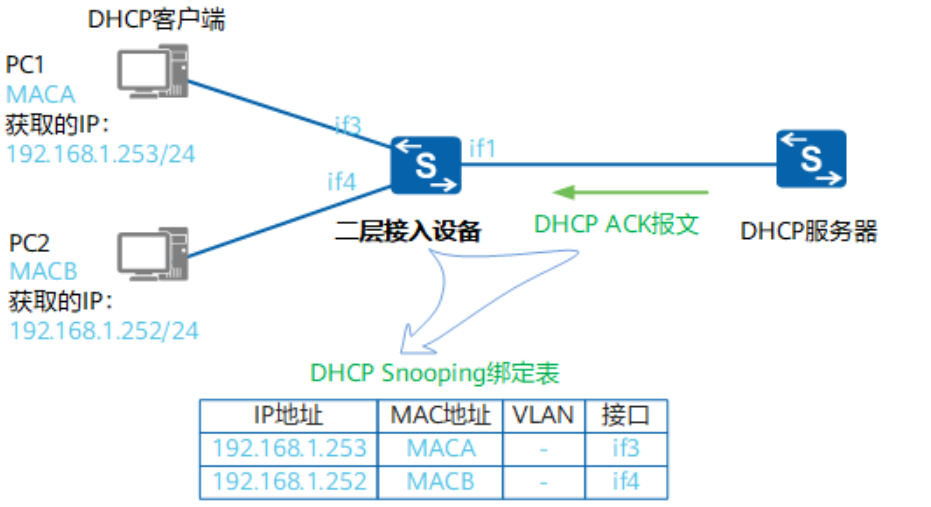

  • DHCP Snooping绑定表
    • 连接在二层接入设备上的PC配置为自动获取IP地址，DHCP服务器将含有IP地址信息的DHCP ACK报文通过单播的方式发送给PC，
    • 二层接入设备收到DHCP ACK报文后，会从该报文中提取关键信息（包括PC的MAC地址以及获取到的IP地址、地址租期），并获取与PC连接的使能了DHCP Snooping功能的接口信息（包括接口编号及该接口所属的VLAN），根据这些信息生成DHCP Snooping绑定表
    • DHCP Snooping绑定表根据DHCP租期进行老化或根据用户释放IP地址时发出的DHCP Release报文自动删除对应表项。
    • 由于DHCP Snooping绑定表记录了DHCP客户端IP地址与MAC地址等参数的对应关系，故通过对报文与DHCP Snooping绑定表进行匹配检查，能够有效防范非法用户的攻击
    • 为了保证设备在生成DHCP Snooping绑定表时能够获取到用户MAC等参数，DHCP Snooping功能需应用于二层网络中的接入设备或第一个DHCP Relay上 dhcp-binding-table

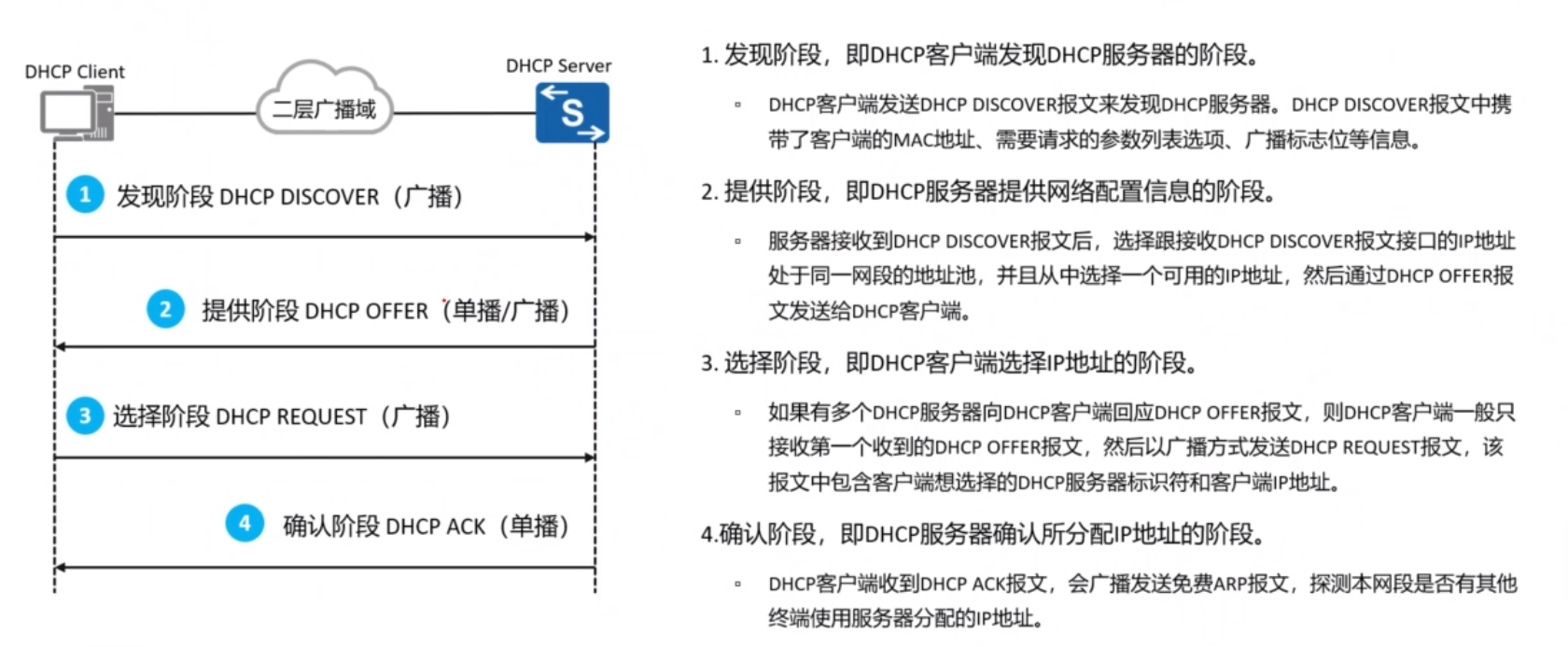

交互流程

  • 客户端执行DHCP-DISCOVER后，如果没有DHCP服务器响应客户端的请求，客户端会随机使用169.254.0.0/16网段中的一个IP地址配置到本机地址。

  • 采用先到先得，如果有多个dhcp服务器的话采用第一个收到的

  • 广播 UDP 目标端口号为67 源IP 地址0.0.0.0 目的IP:255.255.255.255

  • 在client端可能会接受到多个offer包，通常clientdaunt只会接受收到的第一个DHCP offer报文，然后client端就会以广播的方式发送一个DHCP request报文请求分配IP地址。

  • server端在收到DHCP request报文之后，会判断”option”字段的serverIP地址是否是自己的IP地址，如果符合分配IP地址的条件，就会给client发送一个DHCP ACK包，如果不满足就发挥发送一个DHCP NAK 包。
  • server在收到REQUEST报文后，根据REQUEST报文中携带的client MAC来查找有没有相应的租约记录，如果有则发送ACK报文作为回应，通知client可以使用分配的IP地址。

dhcp

配置操作

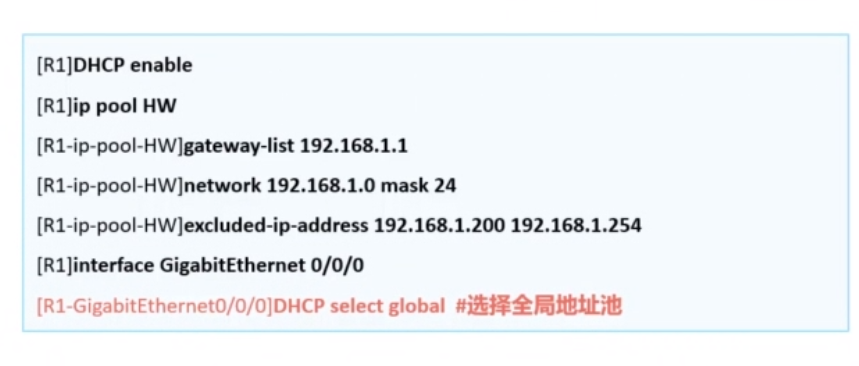

  • dhcp全局配置的时候全局的gateway-list 对应的地址应该和选择的接口的ip地址一样。

dhcp-config

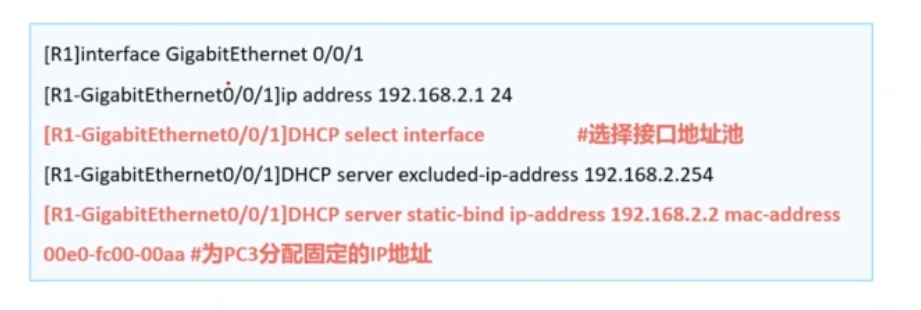

  • 接口配置模式

dhcp-interface-config
