尝试

  • 交换机链路优先级，系统LACP优先级值越小优先级越高，缺省情况下，系统LACP优先级为32768。

常见协议及使用的端口

  • LDP：Discovery（Hello）消息使用UDP（端口646）LDP的Session消息、Advertisement消息和Notification消息都使用TCP（端口646）。
  • RADIUS: 用UDP（User Datagram Protocol）的RADIUS报文格式及其传输机制，并规定UDP端口1812、1813分别作为默认的认证、计费端口

常用名字解释

  • NDP （icmpv6）: type
  • 133 RS路由请求
  • 134 路由通告
  • 135 邻居请求
  • 136 邻居通告

  • 137 重定向请求

  • CSS （cluster Switch system） 集群
  • iStack 堆叠
  • 堆叠以后没有环路无需stp和vrrp
  • MAD （Multi-Active Detection） 多主检测

  • 直连检测和代理检测，两种互斥只能选择一种

  • VRRP（Virtual Router Redundancy Protocol）虚拟路由冗余协议是：一种用于提高网络可靠性的容错协议
  • DSCP（Differentiated Services Codepoint）：ip头中的第二个字节
  • MPLS域： 一系列连续的运行MPLS的网络设备构成的一个MPLS域
  • LDP（Label Distribution Protocol）：标签转发协议,动态LSP
  • FTN (FEC TO NHLFE): 当LSR收到IP报文并需要进行MPLS转发时使用，FTN只存在于Ingress中，FTN包括，Tunnel ID，FEC到NHLFE的映射信息
  • NHLFE （Next Hop Label Forwarding Entry， 下一跳标签转发项）LSR对报文进行转发时使用，NHLFE在ingress和Transit存在，NHLFE包括：Tunnel ID,出接口，下一跳，出标签，标签操作等信息
  • ILM（Incoming Label Map，入标签映射）：用于指导MPLS报文的转发，ILM只存在Transit和Egress，ILM包括：Tunnel ID,入 接口，入标签，标签操作等信息
  • LFIB：标签转发信息表
  • LIB： 标签信息表
  • LSR（Label Switching Router,标间桥换路由器）：支持MPLS的路由器或者交换机，
  • LER（Label Edge Router）:位于MPLS域边缘，链接其他网络的LSR出纳为边沿路由器
  • Core LSR: MPLS域内部的LSR
  • Ingress LSR:入站LSR，通常想IP报文中压入MPLS头部并生成MPLS报文的LSR
  • Trransit LSR：中转LSR，将MPLS报文进行标签置换操作
  • Egress LSR:出站LSR，将MPLS报文中的MPLS头部移除
  • FEC(Forwarding Equivalence Class,转发等价类):具有一组某些共性的数据流的集合，通过与MPLS标签对应
  • LSP（Label Switched Path，标签交换路劲）：标签报文穿越MPLS网络达到目的所走的路劲，同一个FEC通过存在用相同过的LSP，所以同一个FEC，LSR总是相同的标签
  • 单向性，去和回来都需要LSP
  • mpls vpn
  • CE ( Customer Edge,用户侧的边缘路由器)，一般链接到PE
  • PE（Provider Edge，运营商的边缘路由器）
  • MPU: main processing unit 主处理单元
  • SFU: Switch fabric unit 交换结构单元
  • LPU: line processing unit 线路处理单元
  • CMU: entralized Monitoring Unit 集中监控单元
  • RIB: routing information base 路由信息库（在控制器平面）
  • FIB: forwarding information base 转发信息库 (在数据平面)
  • IGP: interior gateway protocol: 在一个自治系统（AS）内部运行（常见的IGP协议包括OSPF、IS-IS）

  • EGP: exterior gateway protocol: 运行在不同的自治系统(AS)之间（BGP是最常见的EGP协议）

  • 路由迭代：路由必须有直连的下一跳才能指导转发，静态路由或者BGP路由的下一跳可能不是直连的邻居，因此需要计算出一个直连的下一跳，这个过程叫做路由迭代
  • 路由引入：将一个路由的信息从一种路由协议发布到另一种路由协议
  • 比如将A的路由引入到B这需要再B上操作，这个时候B上引入的A的路由则称为外部路由，这个外部路由的优先级是255是很低的，这个时候如果和内部路由冲突优先是走内部
  • 路由回灌：
  • 次优路由：
  • 路由回路：
  • 路由引入以后开销需要修改import-route isis 1 cost 333

ensp 常用命令

  • 获取当前配置：disp cu
  • 配置静态路由ip route-static 172.16.10.0 255.255.255.0 10.10.12.1，表示172.16.10.0/24 通过10.10.12.1 到达
  • 查看路由表disp ip routing-table简写disp ip ro
  • 查看具体的路由信息ip routing-table 192.168.1.0 verbose
  • 查看ospf路由disp ospf routing

  • 查看当前接口的配置disp this

  • 初始化配置ip
    [Huawei]sysname AR4 //命名
[AR4]interface GigabitEthernet 0/0/1 //开始配置
[AR4-GigabitEthernet0/0/1]ip address 10.10.14.4 24
[AR4-GigabitEthernet0/0/1]quit
[AR4]interface GigabitEthernet 0/0/2
[AR4-GigabitEthernet0/0/2]ip address 10.10.34.4 24

ospf DD报文

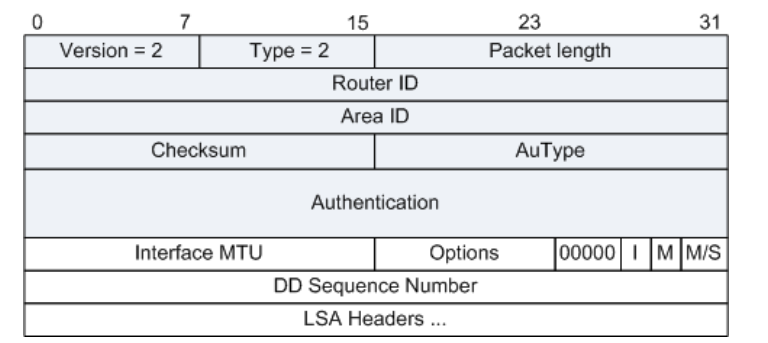

两台路由器在邻接关系初始化时，用DD报文（Database Description Packet）来描述自己的LSDB，进行数据库的同步。报文内容包括LSDB中每一条LSA的Header（LSA的Header可以唯一标识一条LSA）。LSA Header只占一条LSA的整个数据量的一小部分，这样可以减少路由器之间的协议报文流量，对端路由器根据LSA Header就可以判断出是否已有这条LSA。在两台路由器交换DD报文的过程中，一台为Master，另一台为Slave。由Master规定起始序列号，每发送一个DD报文序列号加1，Slave方使用Master的序列号作为确认。

ospf-dd

字段 长度 含义
Interface MTU 16比特 在不分片的情况下，此接口最大可发出的IP报文长度。
Options 8比特 可选项：E：允许Flood AS-External-LSAs；MC：转发IP组播报文；N/P：处理Type-7 LSAs；DC：处理按需链路。
I 1比特 当发送连续多个DD报文时，如果这是第一个DD报文，则置为1，否则置为0。
M (More) 1比特 当发送连续多个DD报文时，如果这是最后一个DD报文，则置为0。否则置为1，表示后面还有其他的DD报文。
M/S (Master/Slave) 1比特 当两台OSPF路由器交换DD报文时，首先需要确定双方的主从关系，Router ID大的一方会成为Master。当值为1时表示发送方为Master。
DD sequence number 32比特 DD报文序列号。主从双方利用序列号来保证DD报文传输的可靠性和完整性。
LSA Headers 可变 该DD报文中所包含的LSA的头部信息。

ospf实验

  • 查看lsdbdisp ospf lsdb
  • 区域md5认证authentication-mode md5 1 plain HUAWEI
# 初始化配置设备
# 进入ospf
ospf
# 进去区域
area 1
# 给设备配置网络，所有的网络都需要配置
net 10.1.13.1 0.0.0.0

stub 和 nssa

  • stub配置是进入area以后直接stub命令就行

  • totally stub 则是在ABR上对应的区域执行stub no-summary

  • nssa配置是进入area以后直接nssa命令就行
  • totally nssa 则是在ABR上对应的区域执行nssa no-summary

IS-IS

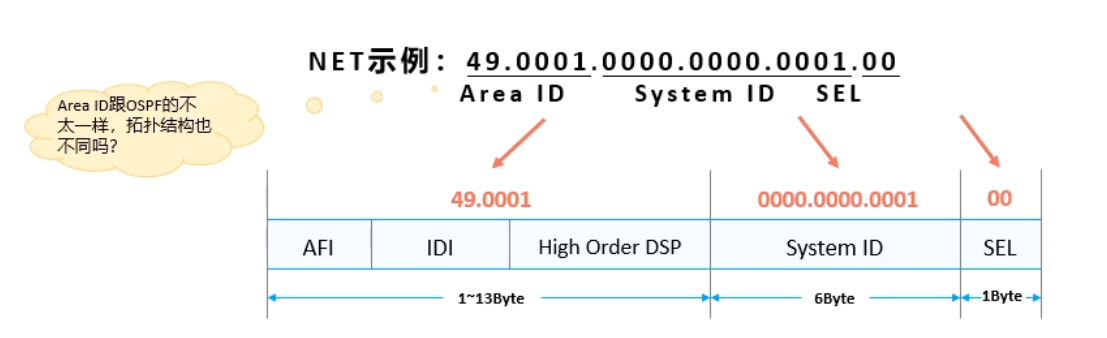

  • NET（Network Entity Title，网络实体名称）是OSI协议栈中设备的网络层信息，主要用于路由计算，由区域地址（Area ID）、System ID和SEL组成，可以看作是特殊的NSAP（SEL为00的NSAP）。
  • NSAP: nsap
  • DP（Initial Domain Part，初始域部分）相当于IP地址中的主网络号。
  • AFI（Authority and Format Identifier，权限和格式标识符）表示地址分配机构和地址格式,39代表ISO数据国别编码，45代表E.164,49表示本地管理，相当于RFC1918的私有地址；
  • IDI（Initial Domain Identifier，初始域标识符）IDI用来标识域。
  • DSP（Domian Specific Part，特定域部分）相当于IP地址中的子网号和主机地址。
  • High Order DSP（高位DSP，HODSP）、System ID（系统ID）和NSEL（NSAP Selector，NSAP选择器）构成。
  • 高位DSP用来将域划分为不同的区域；
  • System ID用来标识OSI设备，区分主机，长度为6字节。

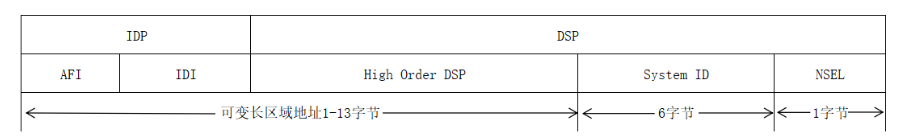

  • NSEL类似于TCP或UDP端口号，用于指示服务类型，不同的传输协议对应不同的NSEL，如在IP中，其值为0。 isis-net

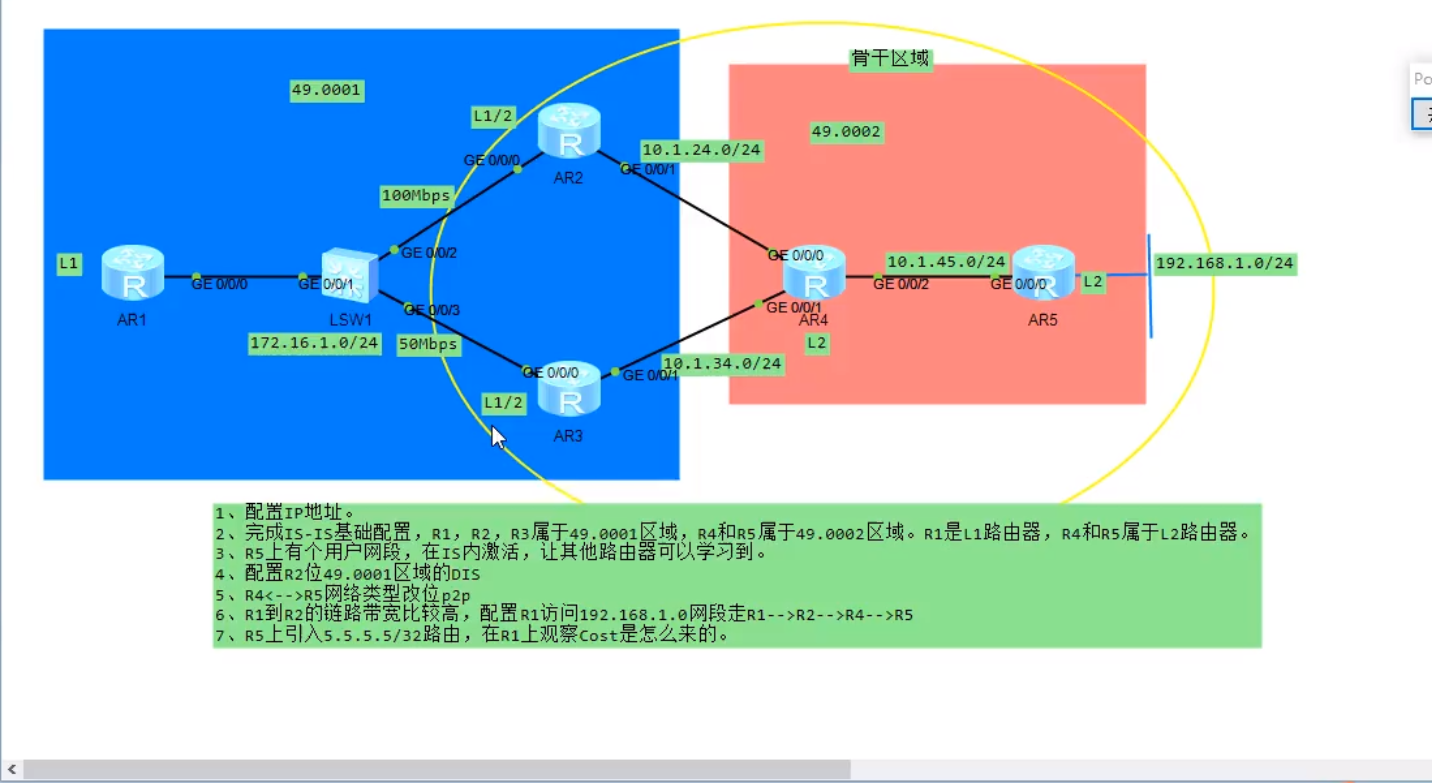

实验

  • display isis peer
  • display isis lsdb
  • disp isis route
  • disp isis interface
  • 进入接口后配置接口的isis的优先级大小为0-127数字越大优先级越高，修改优先级以后这个节点会选举为disisis dis-priority 127
  • level1上只有level1 区域自己的路由，可以通过路由渗透把level2的路由引入import-route isis level-2 into level-1
  • 修改isis的接口类型为p2p,进入接口以后:isis circuit-type p2p
# 基础配置
# 配置isis
isis 1 # 默认1
# 配置
# 49.0001 域
# 0000.0000.0001 同一个域内每个交换机不一样
# 00 代表ip
network-entity 49.0001.0000.0000.0001.00
# 设置level
is-level level-1

isis

stp

  • 修改设备为根桥stp priority 0
  • R 根端口
  • D 指定端口

  • A 替代端口

  • 只有指定端口才会发送BPDU
  • 根桥上所有端口都是指定端口
  • 非根桥交换机有且只有一个根端口（去环）

  • 根端口是用来接口BPDU的

  • BPDU超时时间20s

  • DP故障需要等待30s

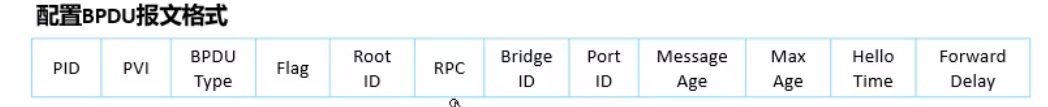

bpdu

rstp

  • R 根端口
  • D 指定端口

  • B 备份端口

  • 超时时间是三倍的hello time，6秒

  • 根端口故障直接切换到备份端口

  • 根保护stp root-pre
  • 环路保护，在指定的接口下stp loop-pre
  • stp模式设置stp mode rstp
  • 配置根桥stp root primary
  • 配置备份根桥stp root secondary

mstp

acl

  • rule 5 permit/deny

route-policy

  • isis 引入路由的时候过滤掉指定的路由
  • 注意这里的ip ip-prefix需要用permit因为route-policy 用力deny
    isis
import-route ospf 1 route-policy net192
route-policy net192 deny node 10
if-match ip-prefix net192
ip ip-prefix net192 permit 192.168.1.0 24
  • 引入路由的时候修改优先级,isis优先级是15，这里改为14比isis优先级低
ospf
import-route isis  route-policy pre
preference ase 14
#
route-policy pre permit node 10
if-match ip-prefix pre
ip ip-prefix pre permit 192.168.1.0 24

filer-policy

route-filter

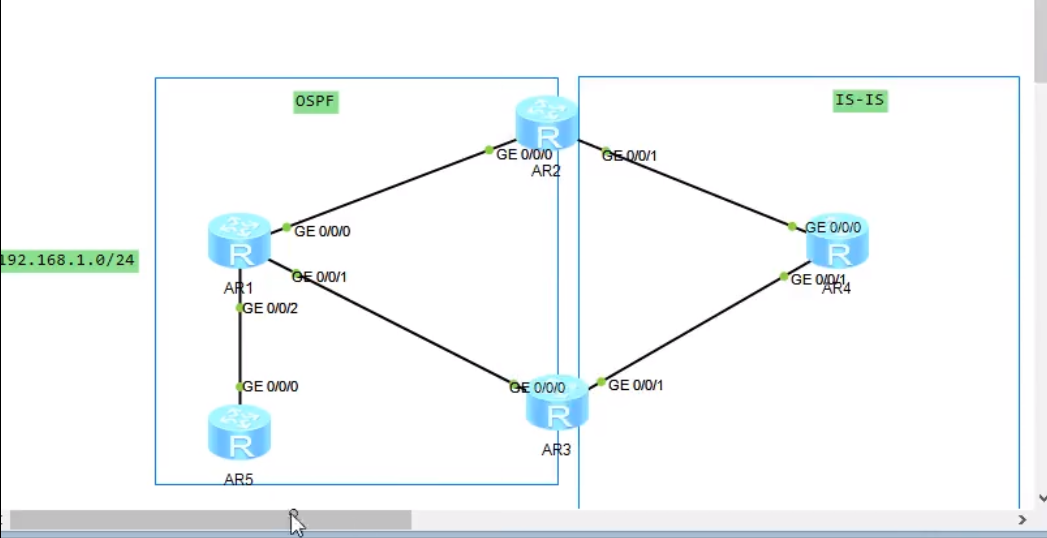

  • 使用filter-policy破环
isis
filter-policy 2000 import
quit
acl 2000
rule deny source 5.5.5.5 0
# 默认规则，默认允许
rule permit

BGP

  • 报文
  • open：建立peer
  • update： 发送路由更新
  • notification： 错误终止对等体
  • keepalive：标志对等简历，维持bgp对等体关系
  • route-refresh: 改变路由策略以后请求对等体重新发送路由信息
  • 状态机
  • idel: 开始准备tcp链接
  • connnect: 进入tcp链接，等待完成，如果tcp建立失败则进入active状态
  • active： tcp没有建立成功，反复重试
  • opensent：tcp建立成功，开始发送open包
  • openconffirm: 参数协商
  • established：收到keepalive包，双方协商一致
  • 4条通告原则
    1. 今发布路由
    2. 通过EBGP获得的最优路由发布给除路由获取端以外的所有BGP邻居（包括EBGP邻居和IBGP邻居）
    3. 通过IBGP获得的最优路由不会发布给其他的IBGP邻居（水平分割）
    4. BGP与IGP同步（从IBGP邻居学来的路由是否发布给BGP邻居，取决于该路由是否也能通过IGP得知，即BGP和IGP同步）
  • 端口179
  • 对等，IBGP对等AS号一样，EBGP对等AS号不一样
  • 一个路由器只能创建一个bgp
  • bgp路由前有*表示有效，>表示优选，i表示对等体（同一个as）发送的
# 创建bgp AS10
bgp 10
# 创建邻居
peer 10.1.12.2 as-number 20

# 配置静态路由
ip route-static 2.2.2.2 32 10.1.12.2

# 使用lo简历对等体
peer 2.2.2.2 as-number 20
peer 2.2.2.2 connect-interface LoopBack 0

# ebgp 建立peer
peer 1.1.1.1 as-number 10
peer 1.1.1.1 connect-interface l0
peer 1.1.1.1 ebgp-max-hop 2

# 查看路由表，默认是空的
disp bgp routing-table
# 查看详细的
disp bgp routing-table 192.168.1.0
# 路由宣告
network 192.168.1.0 24
# 路由引入
import-route direct/bgp
