1. 基础信息

  • rip是距离矢量协议，对于路由器来说并不清楚网络的拓扑，只知道去往目的网络的网段方向和开销

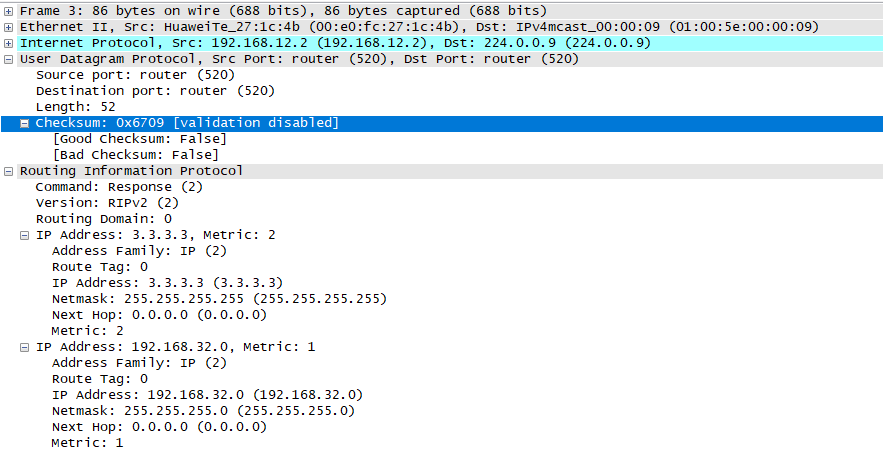

  • 使用协议UDP，端口520, 使用组播地址224.0.0.9 rip

  • 优先级是100
  • rip 计时器，更新时间时30秒，
  • 老化时间180秒

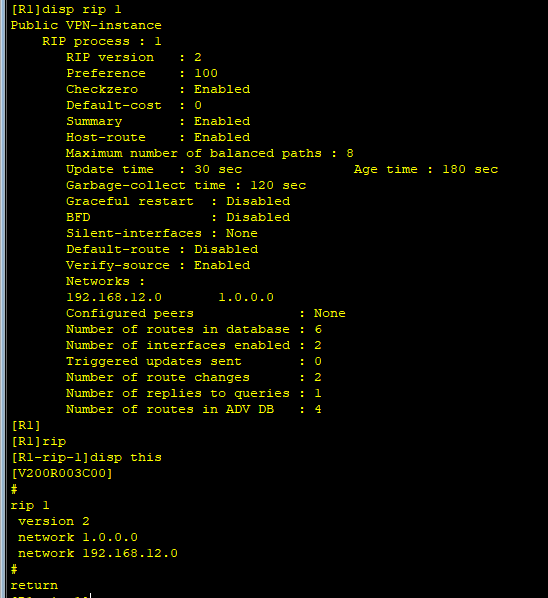

  • 垃圾清理周期时120秒，网络宣告需要按网络分类 rip-status

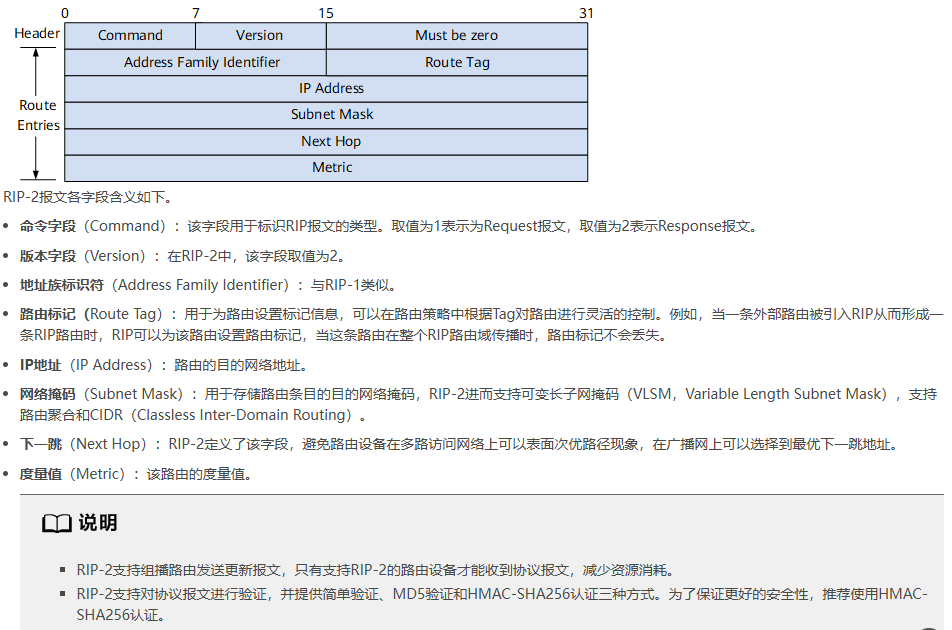

2. rip（v2）报文

报文

3. 防环

  • 接口配置检查使用display rip process-id interface [ interface-type interface-number ] [ verbose ] ripcheck

3.1 水平分割

  • 配置命令(在接口视图下):rip split-horizon
  • 水平分割的原理是，RIP从某个接口学到的路由，不会从该接口再发回给邻居路由器。这样不但减少了带宽消耗，还可以防止路由环路。
  • 如果没有设置水平分割，路由器从某一个接口更新的路由信息，加1跳之后还会以此端口发送回去，两个路由器会不停的发送路由表更新信息，直到跳数达到峰值。设置水平分割之后可以有效的改善路由环问题

3.2 毒性反转

  • 配置命令(在接口视图下):rip poison-reverse
  • 毒性反转法的原理是，RIP从某个接口学到路由后，从原接口发回邻居路由器，并将该路由的开销设置为16（即指明该路由不可达）。利用这种方式，可以清除对方路由表中的无用路由。
  • 当某一路由器发现与某直连网络断开以后，直接将此网络跳数设为16，并向相邻路由设备更新路由信息。使其都更新为16跳不可达。

4. 实验

  • 操作和ospf相似，先配置路由器的接口地址，在配置rip协议
  • 注意这里的1.1.1.1 在地址宣告的时候时1.0.0.0 时A类地址

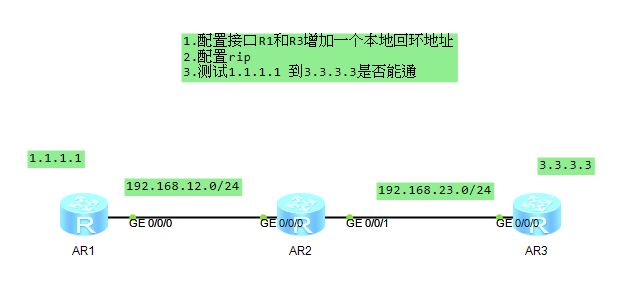

rip实验

  • 协议配置
    rip
version 2
network 1.0.0.0
  • 信息查看
    • 查看邻居：disp rip 1 neighbor
    • 查看数据库：disp rip 1 database
    • 查看协议路由表：disp rip 1 route
