基础信息

  • default-route-advertise命令用来配置运行IS-IS协议的设备生成缺省路由。
    • default-route-advertise always level-1指定发布的缺省路由级别为Level-1。如果不指定级别，则默认为生成Level-2级别的缺省路由。
  • igp
  • 链路状态，不是基于tcp/ip的
  • 优先级15
  • 工作在2曾，只有组播的mac地址 level1:0180-c200-0014,level2:0180-c200-0015,类似ospf的三层地址224.0.0.5/6
  • isis路由开销默认为narrow模式开销默认值为10范围为1~63
  • isis的lsp默认刷新时间是900秒

  • isis的set-overload 重启以后默认推出时间是600秒

  • Holding Time:是hello 时间的3倍，默认hello 间隔是10s

  • dis（Designated Intermediate System），在广播网络中才存在，在建立邻居以后等两个hello 报文间隔，再进行DIS选举
    • 优先级0-127，默认64，且该字段越大越优先。当该字段值相等时，则比较MAC地址，越大越优先。
    • 区分level1 和level2
    • dis是抢占式的，如果新路由器加入并且符合成为新的dis，这马上成为新的dis，会引起一组新的lsp泛红，而在ospf中，不会
    • 周期发送csnp，同步lsdb
    • 时间间隔是两倍hello间隔
    • 所有链路之间建立邻居关系
    • hello PDU是普通路由器的1/3
  • 邻居关系的建立：
    • 点点网络是两次握手/三次握手，华为默认是三次
    • 广播网络是三次握手

  • OL(overload),系统重启以后维护过载时间默认是600s

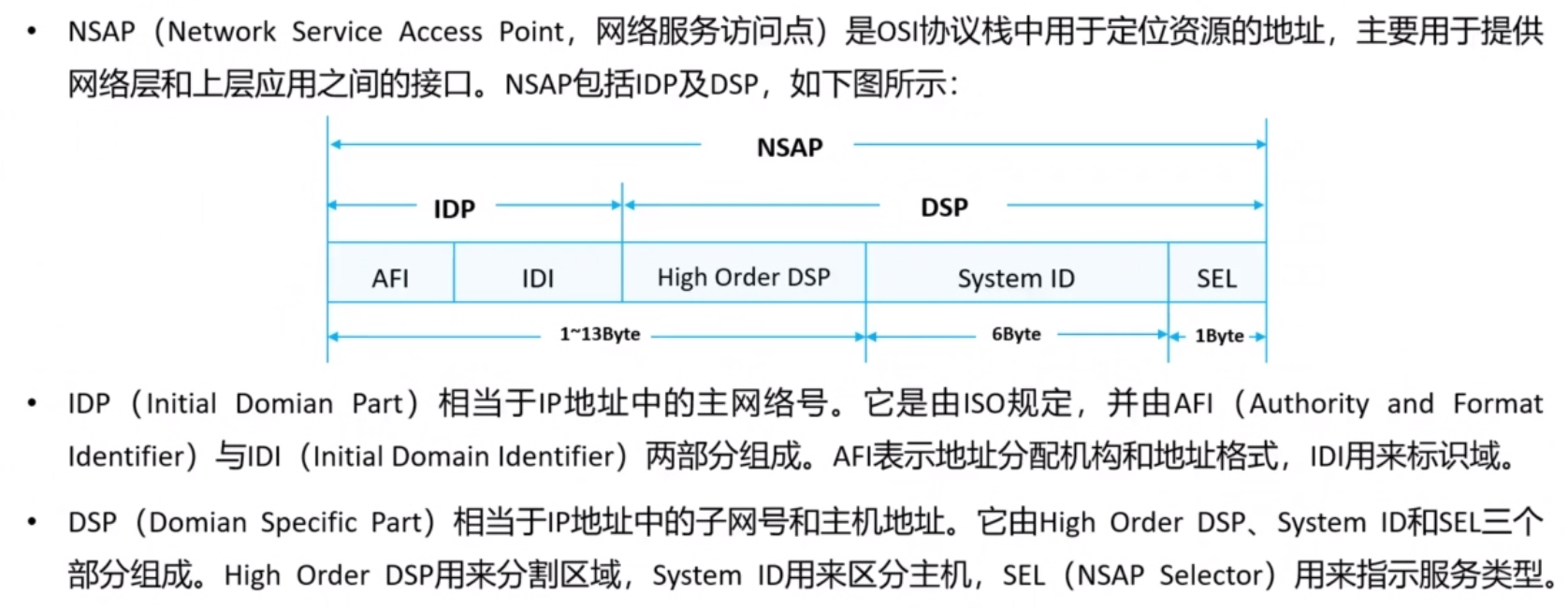

  • NSAP

nsap

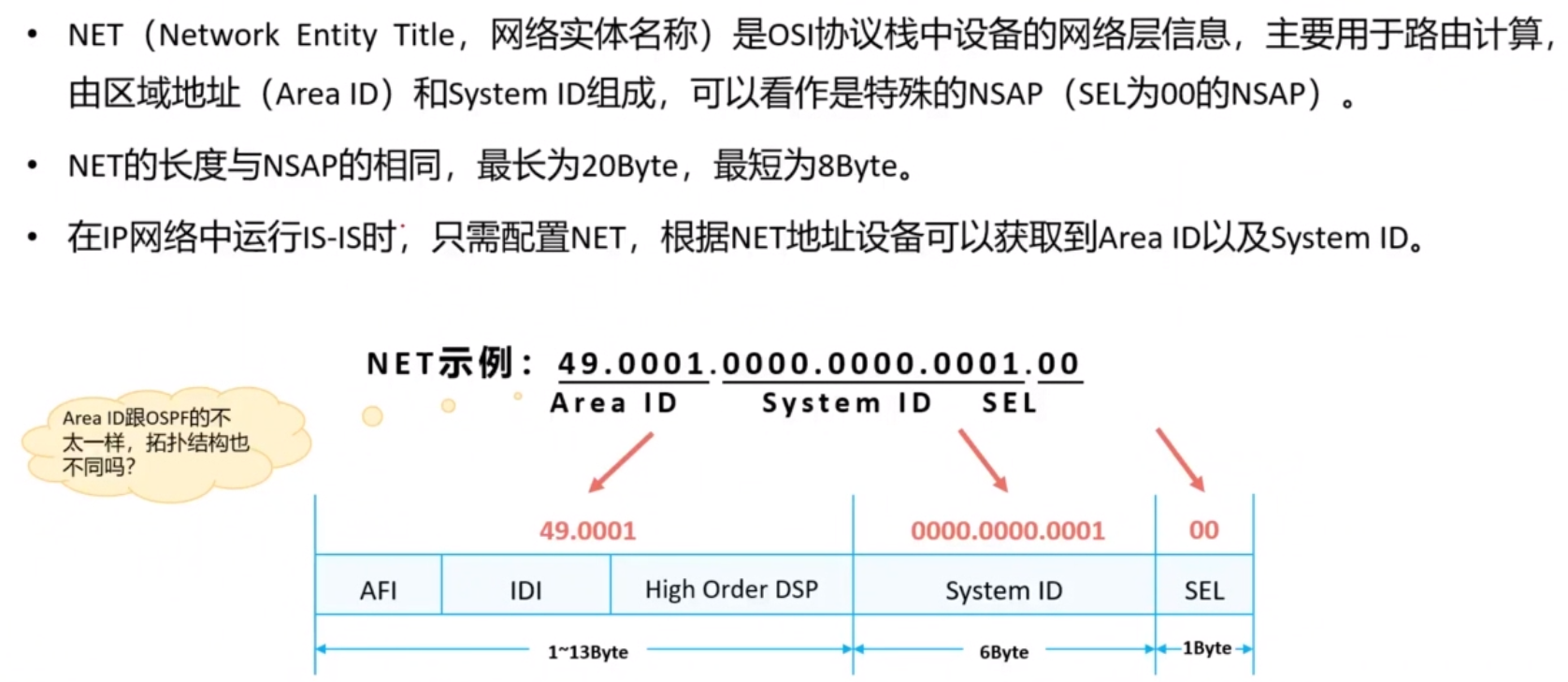

  • NET
    • 一个路由器可以配置三个net但是SystemID需要相同 isis-net
  • 骨干区域：l2和l1-2组成的连续区域
  • isis的路由器划分区域的时候，整个路由器都必须属于某个区域，与ospf不同，不能通过接口接入不同的区域

  • 没有邻居和邻接区分，ospf有区分

  • level2 是骨干路由，维护了所有路由
  • 支持的网络类型
    • 广播 boardcast，需要选dis，可以修改为p2p，isis circuit-type p2p
    • 点到点 p2p ，不需要选dis, 不可以反向修改为广播
  • 三张表
    • peer disp isis peer
    • 数据库disp isis lsdb 也是基于spf算法
    • 路由表disp isis route
  • 默认开销为10,开销类型为narrow
    • 接口开销，优先级最高
    • 全局开销，为所有接口设置开销，优先级中等
    • 自动计算开销，根据带宽计算，优先级最低
    • 开销类型
      • narrow (默认)，范围1~63
      • wide，最大值16777215

        报文

  • 头部PDU，可分为4种类型(ospf是五种)：
    • Hello (IIH,isis hello),建立和维护邻居管理，在广播level1中使用的level-1 LAN IIH，在广播网L2使用leve2-LAN-IIH；在点到点使用P2P IIH
    • LSP （Link State PDUs） 分为level1 lsp、level2 lsp，Level-1-2 IS-IS则可传送以上两种LSP。 Level-1设备对于收到ATT位置为1的LSP报文，会生成一条目的地为发送该LSP的Level-1-2设备地址的缺省路由。报文参考
      • attached-bit advertise never 不ATT置位
      • attached-bit advertise always ATT置位
      • 这里需要注意的是，level1与level2在不同的区域才会有这种情况
      • LSP刷新周期的缺省值为900秒。 LSP的刷新间隔为15分钟；老化时间为20分钟
    • SNP 描述全部的或者部分链路数据中的LSP来同步个各LSDB，类似于ospf的DD
      • CSNP（Complete Sequence Number PDU,全部序列报文），区分level 1和level 2
      • PSNP（Partial Sequence Number PDU， 部分序列报文），区分level 1和level 2

isis-type

  • IS-IS PDU可以分为两个部分，报文头和变长字段部分。其中头部又可分为通用头部和专用头部
  • 通用报头格式
     +----------------------------------------------+------------
 |  Intradomain Routing Protocol Discriminator  |      |
 +----------------------------------------------+      |
 |               Length Indicator               |      |
 +----------------------------------------------+      |
 |        Version/Protocol ID Extension         |      |
 +----------------------------------------------+      |
 |              SYSTEMID Length                 |     PDU
 +----------------------------------------------+    Common
 | R | R | R |          PDU Type                |    Header
 +----------------------------------------------+      |
 |                    Version                   |      |
 +----------------------------------------------+      |
 |                   Reserved                   |      |
 +----------------------------------------------+      |
 |             Maximum Area Addresses           |      |
 +----------------------------------------------+------------
 |              PDU Specific Header             |
 +----------------------------------------------+
 |         Variable Length Fields (CLV/TLC)     |
 +----------------------------------------------+
  • 各字段含义
字段 长度 含义
Intradomain Routing Protocol Discriminator 1字节 域内路由选择协议鉴别符，设置为0x83。
Length Indicator 1字节 PDU头部的长度（包括通用头部和专用头部），以字节为单位。
Version/Protocol ID Extension 1字节 版本/协议标识扩展，设置为1（0x01）
SYSTEMID Length 1字节 NSAP地址或NET中System ID区域的长度。值为0时，表示System ID区域的长度为6字节。值为255时，表示System ID区域为空（即长度0）。
R 1比特 保留(Reserved)位，设置为0。

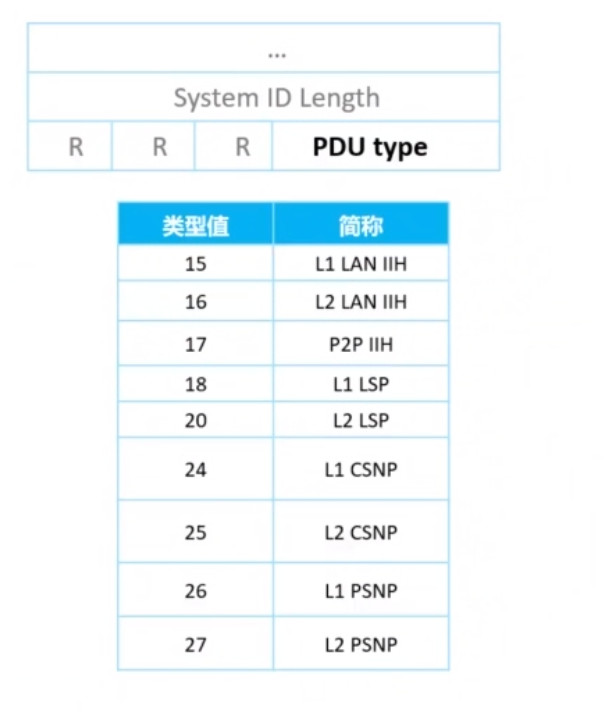

PDU Type 5比特 PDU的类型。IS-IS PDU共有9种类型，详细信息请参考表1-35。
Version 1字节 IS-IS版本号，设置为1（0x01）。
Maximum Area Addresses 1字节 支持的最大区域个数。设置为1～254的整数，表示该IS-IS进程实际所允许的最大区域地址数；设置为0，表示该IS-IS进程最大只支持3个区地址数。
PDU Specific Header 变长 专用头部，根据PDU类型不同而有所差别。
Variable Length Fields 变长 由多个CLV（Code-Length-Value）三元组组成。CLV也称为TLV（Type-Length-Value），其格式如图1-65所示。不同PDU类型所包含的CLV是不同的，如表1-36所示，其中，Code值从1到10的CLV在ISO 10589中定义（有2类未在上表中列出），其他几种CLV在RFC 1195中定义。

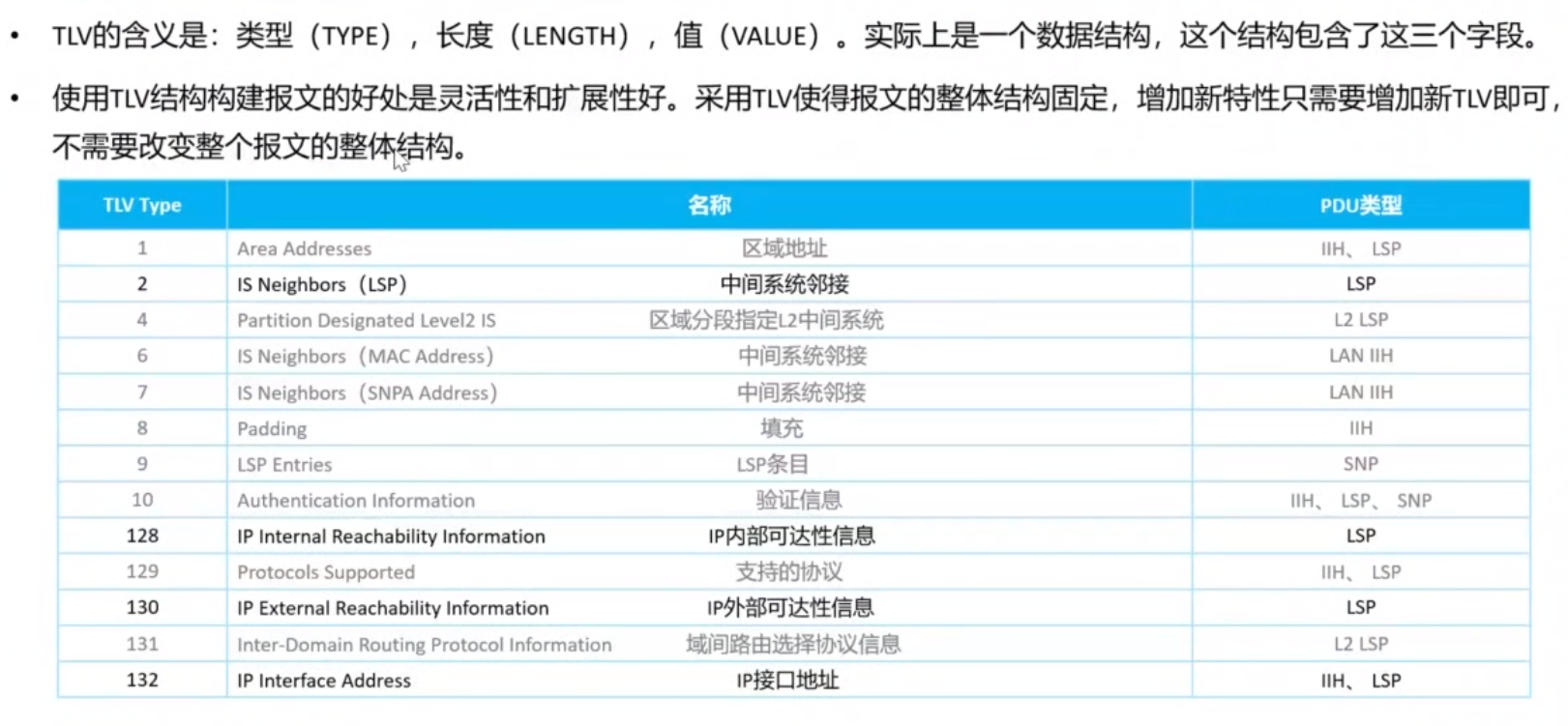

  • TLV isis-tlv
  • 229 TLV支持多拓扑

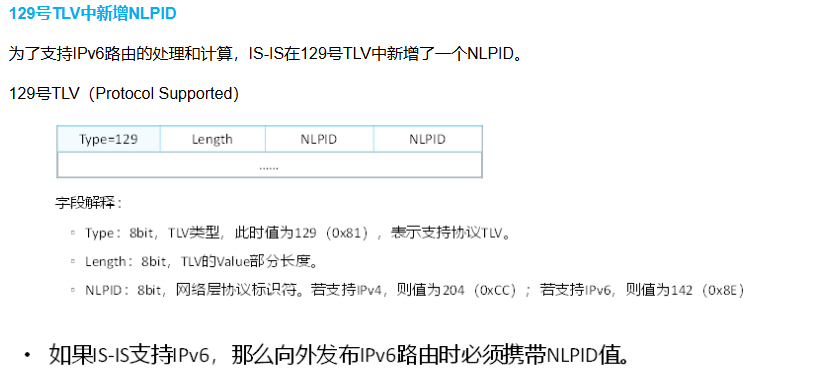

isis-tlv-129

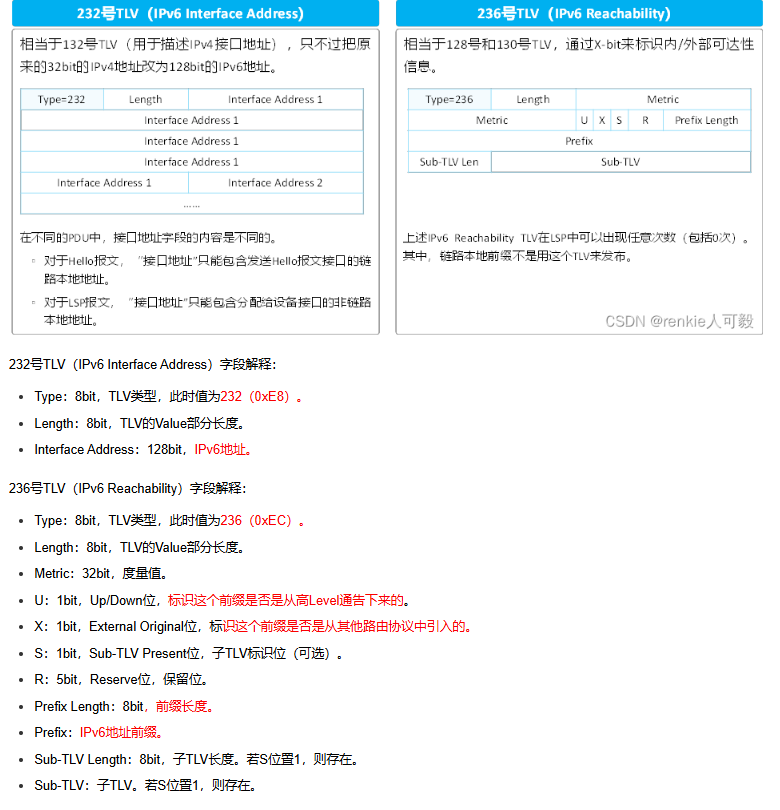

  • 232/236 isis-tlv-129
